什么是建筑机电抗震支架系统？

湖北协力得建筑材料有限公司是襄阳管道抗震支架,襄阳防震支架批发,襄阳抗震支架厂家批发今天给大家介绍一下 ？什么是建筑机电抗震支架系统.

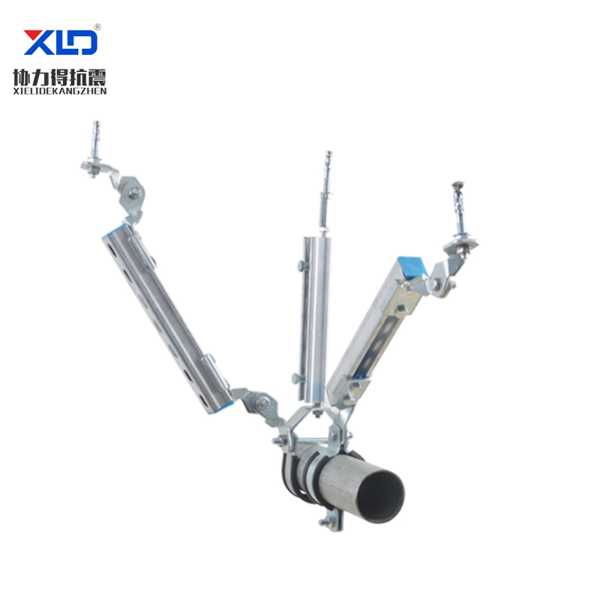

　　建筑机电抗震，是指管道、风道、电缆桥架等机电设施的设计抗震，在标准颁布前，国内对机电设施的保护，采用的都是承重支架系统，主要起承重的作用，基本上不考虑抗震设计，给系统安全带来很大隐患。但根据《建筑机电工程抗震设计规范》的规定，应采取的措施、技术，则定义为机电抗震支架系统，它是根据地震荷载力学原理，将管道、风道、电缆桥架等机电设备与已作抗震设计的建筑结构牢固连接，限制其机电设备产生的位移，控制设备振动，将荷载传递给各种构件或设备，从而使承载结构的各种构件或设备保持稳定。它的主要目的是保证其安全性，即将地震所造成的生命和财产损失降低到最小程度，通俗地讲，我们把这种产品叫做抗震支架。

英文名称：Aseismic support system of building electrical machinery

中文名称：建筑机电抗震支架系统

【沿革】

1947年，NFPA 13首次规定建筑自动a喷淋消防系统的抗震支架设计方式，也就是说美国最早是在消防领域开始了抗震领域的设计要求。

随后在上世纪60、70年代，美国又开始全面定义了建筑机电抗震支架系统，应用于水、暖、风、电等机电设备的抗震需求。 根据美国西部地震多发地带的现代高层建筑内部建筑的机电设备如给水排水系统、建筑电气系统、消防管道系统、燃气管道系统、通风与空调工程系统、电梯安装系统、建筑智能化系统的抗震和消能减震需求，开发出整套系统，称之为建筑机电抗震支架系统。其包括立管管束、钢梁及檩条夹钳、环状管吊、防震斜支撑系统、防震钢吊件与支架等等。

建筑机电抗震支架系统在实际设计和安装中，经过四十多年的不断发展和完善。现已产生一系列完善抗震验算经验公式和检验标准。特别是进入二十一世纪以来，由于现代建筑工程面积一般非常大，而且建筑内部附属机电设备十分繁杂，故建筑机电抗震支架系统设计工程量也就非常繁杂。目前已有免费的工程设计软件提供给工程安装承包商，能为任何大小项目设计和规划机械模拟安装和出CAD图档的实用工具。

【国内发展趋势】

2008年之前，国内项目应用基本无机电抗震的概念，可以说空白。5.12汶川地震后，建设部对原GB50011-2001《建筑抗震设计规范》先后两次进行紧急修订并颁布新的GB50011-2010《建筑抗震设计规范》，发文要求严格执行其中的强制性条文，以期达到该规范的基本精神"大震不倒，中震可修，小震不裂"，最大限度地保障人民生命及财产安全。相关机构和专家也开始适应国家需要着手制定相关标准的拟定，以完善工程机电的切实需要。

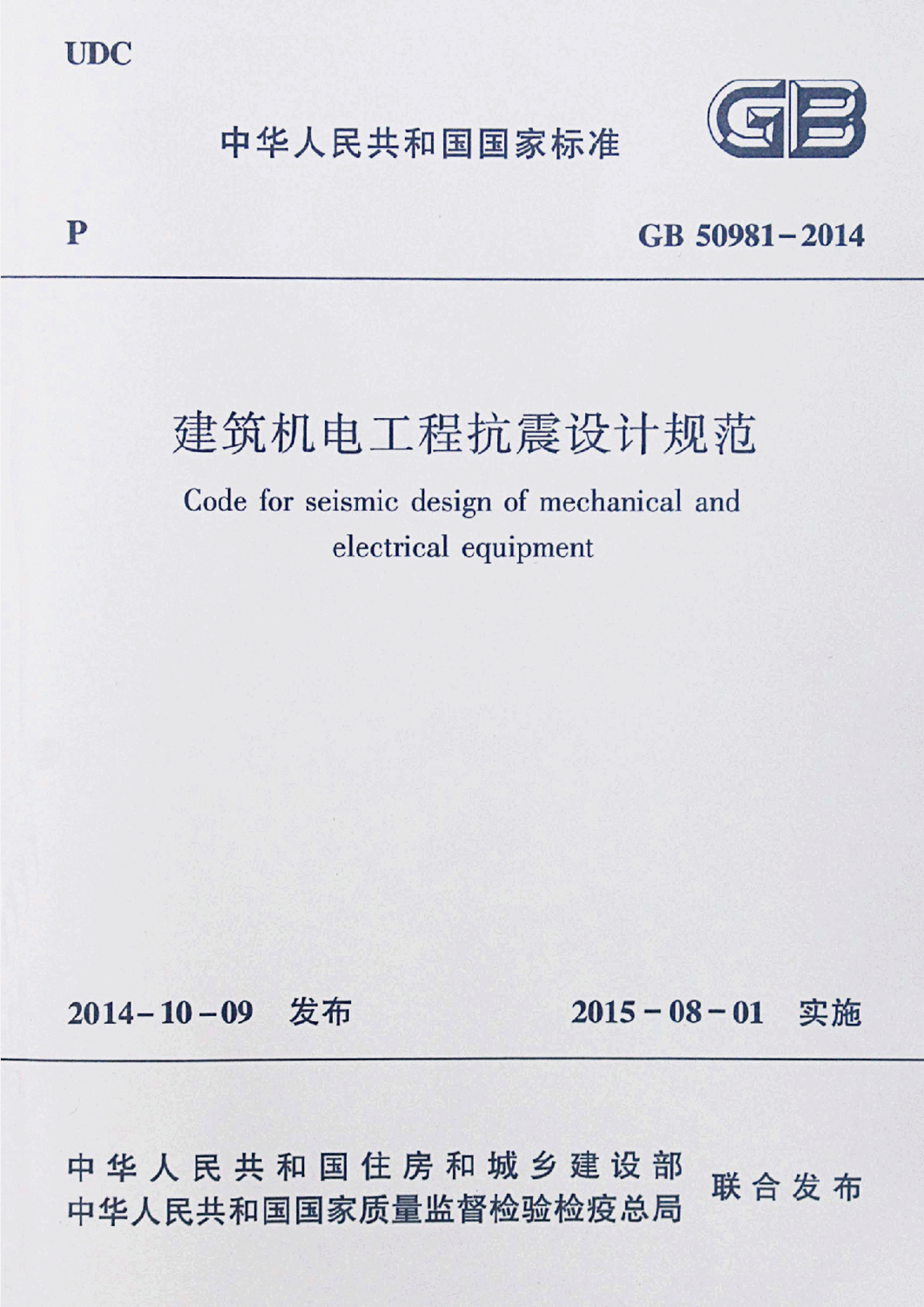

《建筑机电工程抗震设计规范》GB50981-2014

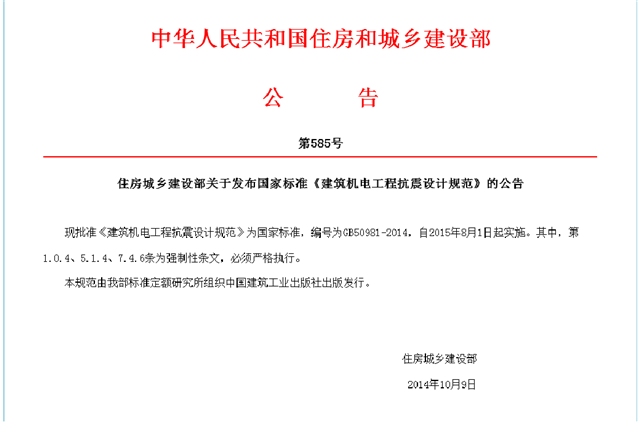

2014年10月9日，国家住房城乡建设部正式颁布《建筑机电工程抗震设计规范》为国家标准，编号GB50981-2014，从2015年8月1日起强制性执行。该国家标准全面阐述了抗震措施的设计基本要求，标的是使建筑给水排水、供暖、通风、空调、燃气、热力、电力、通讯、消防等机电工程设施经抗震设防后，以减轻地震破坏，防止次生灾害，避免人员伤亡，减少经济损失，做到安全可靠、技术先进、经济合理、维护管理方便。

《建筑机电设备抗震支吊架通用技术条件》CJ/T476-2015

2015年3月4日《建筑机电设备抗震支吊架通用技术条件》CJ/T476-2015由国家住房城乡建设部正式颁布，并于2015年9月1日起正式实施。该行业标准是《建筑机电工程抗震设计规范》GB 50981-2014的奠基石，是规范和引导行业机制而进行编制的产品标准。它为建筑机电工程抗震支架产品的设计、制造提供了依据，同时规定了产品满足抗震支架设计需要进行的试验、检验等要求。这一标准的颁布，不仅意味着国家规范了抗震设防烈度为6度及6度以上地区（全国90%以上区域）的建筑机电工程设施必须进行抗震设计，同时也对规范生产企业、施工企业等实行标准化进程，引领行业健康发展提供了切实的依据和保障。

从国家意志看，这就意味着国内建筑机电抗震支架系统从空白到全面覆盖，且自2015年8月开始，要求全国范围建筑机电领域必须强制性进行设计、安装和验收。这也将给国内涉足抗震机电产品的相关产业提供了广阔的市场环境，在中国，建筑物及其附属结构的防震抗震已经刻不容缓，对建筑机电抗震设计须迅速提高认识。初步预计，将会给这一产业带来年2000亿的市场容量，为国计和民生的福祉带来前所未有的抗震减灾作用和意义！

一、抗震支架系统定义

1、抗震支吊架是用于支承水管、风管、桥架等机电管线设备并提供抗震支撑的支吊架产品。

2、依据GB 50981-2014《建筑机电工程抗震设计规范》，抗震支吊架的定义是：与建筑结构体牢固连接，以地震力为主要荷载的抗震支撑设施。由锚固体、加固吊杆、抗震连接构件及抗震斜撑组成。

二、抗震支架系统组成

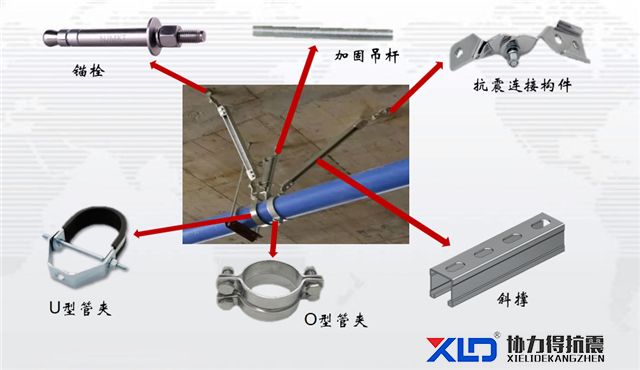

抗震支架系统由：U型管夹、O型管夹、斜撑、抗震连接构件、加固吊杆、锚栓组成。

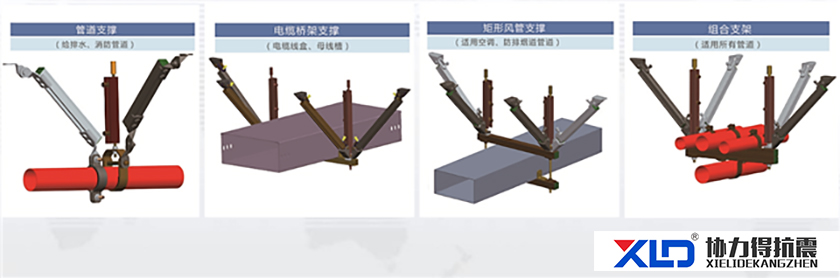

三、抗震支架系统常见节点形式

四、为什么要做抗震支架系统设计

1、中华人民共和国抗震防灾法的要求

第三十八条 建设单位对建设工程的抗震设计、施工的全过程负责。

设计单位应当按照抗震设防要求和工程建设强制性标准进行抗震设计，并对抗震设计的质量以及出具的施工图设计文件的准确性负责。

2、中华人民共和国抗震防灾法的要求

第三十五条 新建、扩建、改建建设工程，应当达到抗震设防要求。

重大建设工程和可能发生严重次生灾害的建设工程，应当按照国务院有关规定进行地震安全性评价，并按照经审定的地震安全性评价报告所确定的抗震设防要求进行抗震设防。建设工程的地震安全性评价单位应当按照国家有关标准进行地震安全性评价，并对地震安全性评价报告的质量负责。

前款规定以外的建设工程，应当按照地震烈度区划图或者地震动参数区划图所确定的抗震设防要求进行抗震设防；对学校、医院等人员密集场所的建设工程，应当按照高于当地房屋建筑的抗震设防要求进行设计和施工，采取有效措施，增强抗震设防能力。

施工单位应当按照施工图设计文件和工程建设强制性标准进行施工，并对施工质量负责。

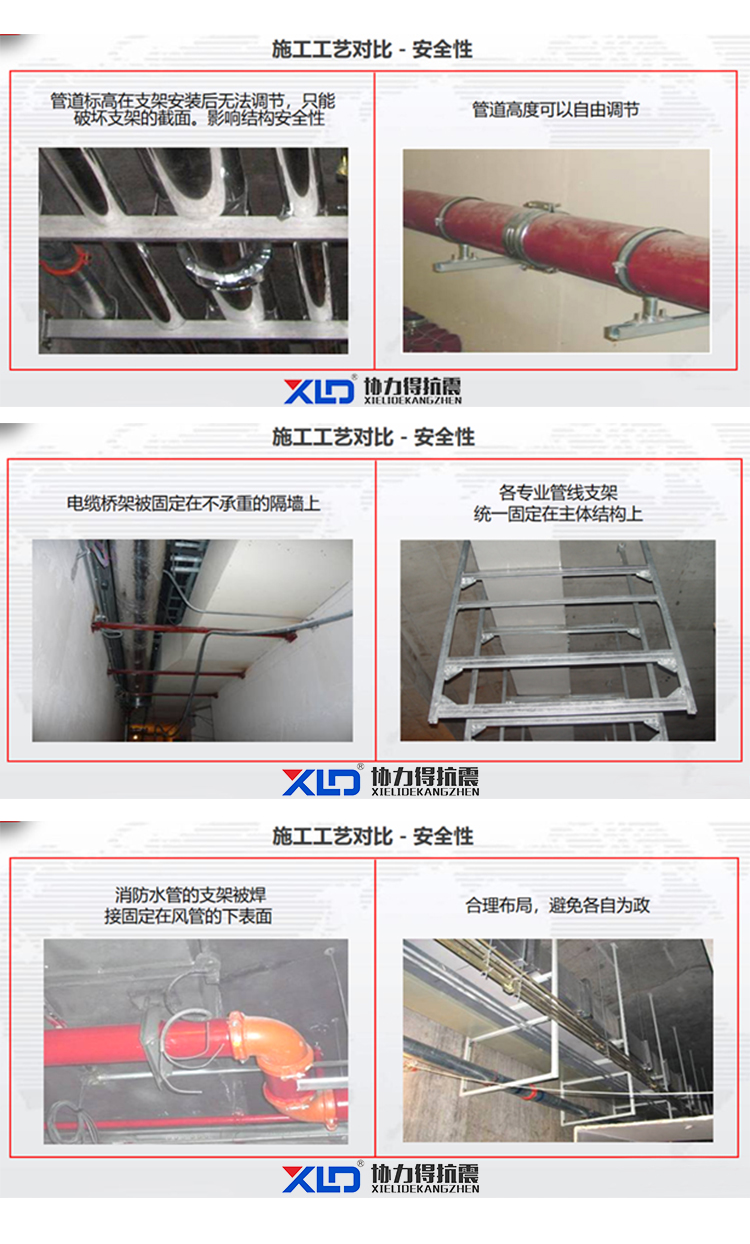

五、传统方式与采用抗震支架系统的比较
