什么是抗震支架深化设计？

抗震支架图纸深化设计，将有各种不同的设计规范，不过从现有的情况来看，在确认抗震支架的供应商之后，一定要做好深化设计。

1.抗震支架图纸在实际深化设计中，还应根据具体情况，结合各种综合管道的设计，对抗震支架进行有效的深化设计，提供专业软件，并提供相关的成品支架系统信息表，这些内容涵盖的范围较广，如在抗震支架实际设计中，较多地采用了专业软件，在设计时考虑到支架各节点的设计，在吊杆或连接装置的选材等。

2.抗震支架在进行设计时，应考虑深化设计后支架详细布置图，了解每个抗震支架的节点详图，还应考虑进行施工或进行后期验收。

3.抗震支架在进行实际设计的时候，要考虑到深化设计的情况，要提供更多的抗震支架设计的材料清单，并且要提供服务计划，要通过各种不同的方式来保证施工顺利。

主要事项：抗震支架在进行深化设计时，一定要考虑到更多的承载力，应提供抗震支架设计时所用材料的清单，并提供服务计划，以确保施工顺利进行。

抗震支架布点图设计要求：

1、防排烟风道、事故通风风道抗震支撑最大设计间距9米，纵向抗震支撑最大设计间距18米；

2、管道两端设置侧向抗震支撑，抗震支撑间距超过最大设计间距时，应在中间增设抗震支撑。

3、水平管线在转弯处0.6m范围内须设置侧向抗震支撑。

4、节点分布需考虑管径改变和旁通等因素。

5、实际间距需经计算进行调整。

6、荷载及长细比将影响节点分布。

7、门型抗震斜撑必须至少由一个侧向支撑或两个纵向支撑组成。

下面协力得将抗震支架深化设计中能遇到的各种情况为大家讲解下：

一、给排水专业抗震支架设计

1、《建筑机电工程抗震设计规范》GB50981-2014第4.1.2.3条 需要设防的为室内给水、热水以及消防管道管径大于或等于DN65的水平管道。

2、给排水专业刚性连接金属管道的侧向抗震支吊架最大间距不超过12m，双向抗震支吊架不超过24m。

3、单管及双管组合抗震支吊架最大布置间距为12m；三~四水管组合抗震支吊架最大布置间距为10m；五~六水管组合抗震支吊架最大布置间距为8m；七水管~七水管以上抗震支吊架最大布置间距为6m。（以上仅适用于DN65~DN200的水管，其余水管间距根据计算而定）

4、当计算干管侧向抗震支吊架重力荷载时应将下一级支管同向重力荷载计算在内。因此，对于水管支管小于2m的，不布置抗震支吊架；2m~4m的，布置一个双向抗震支吊架；大于4m的，按“一个单向一个双向，隔一布一”的方式即可。

5、对于水管拐弯点之后长度小于2米的，无需布置抗震支架，需在另一侧布置双向抗震支吊架。

6、对于折线形水管情形，分为以下情况：

（1）回字型

A、当水管中间段L≤2.0m时，中间段无需布置抗震支吊架,两侧水管分别布置侧向和双向抗震支吊架。

B、当2.0m＜水管中间段L≤4.0m时，中间段需布置一个双向抗震支吊架。

C、当水管中间段L＞4m时，中间段两端需布置侧向抗震支吊架，如超过12m，增设双向抗震支吊架。

（2）直线弯折偏移型

A、当L≤0.75m，或者L≤桥架或暖通的宽度时，可视为一条直线，抗震支吊架布置间距不得超过12m。

B、当0.75m＜L≤2.0m时，折线段无需布置抗震支吊架，另外两端分别布置侧向及双向抗震支吊架。

C、当2.0m＜L≤4.0m时，折线段中间需布置双向抗震支吊架，另外两端布置侧向抗震支吊架。

D、当L＞4.0m时，折线段两端需布置侧向抗震支吊架，如超过12m，中间需布置双向抗震支吊架。

7、剪力墙可视为一个双向抗震支吊架。

8、水平管线转弯处≥30°时，需在转弯点0.6m范围内各布置侧向抗震支吊架。

9、水平管道在安装柔性补偿器及伸缩节的两端应设置侧向和纵向抗震支吊架——对于抗震缝位置水平管道两侧需设计抗震支吊架。

10、当水平管线通过垂直管线与地面设备连接时，管线与设备之间应采用柔性连接，水平管线距垂直管线600mm范围内设置侧向支撑，垂直管线底部距地面大于0.15m应设置抗震支撑。对于地面上的管线应采用砼支墩更为坚固牢靠耐久。

二、电气专业抗震支架设计

1、内径不小于60mm的电气配管及重力不小于150N/m的电缆梯架、电缆槽盒、母线槽均应进行抗震设防。

依据图集16D707-1《建筑电气设施抗震安装》，尺寸在100x100mm 及以上的电缆梯架、电缆槽盒均属于“重力大于等于150N/M”的范围，需进行抗震设计。

2、电气专业桥架侧向抗震支吊架最大间距不超过12m，侧向及纵向抗震支吊架不超过24m。

3、其余抗震支吊架布置情况详第一条给排水专业抗震支吊架设计技术措施 。

三、暖通专业抗震支架设计

1、防排烟风道、事故通风风道及相关设备应采用抗震支吊架。

2、矩形截面面积大于等于0.38m2和圆形直径大于等于0.7m的风道可采用抗震支吊架。空调器管路只需布置在大型区域(800x500mm,1000x400mm)，小型区域可以不布置。

3、暖通专业侧向抗震支吊架最大间距不超过9m，侧向及纵向抗震支吊架不超过18m。

4、暖通设备抗震支架或支座通常由中标的设备厂家配套设计和安装。

5、抗震支吊架不得布置在风管出风口位置。

6、其余抗震支吊架布置情况详第一条给排水专业抗震支吊架设计技术措施

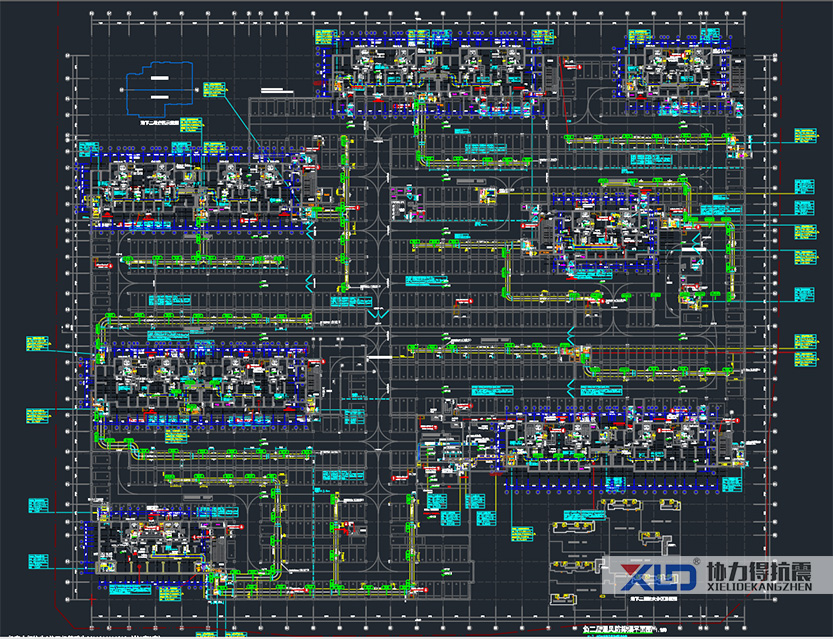

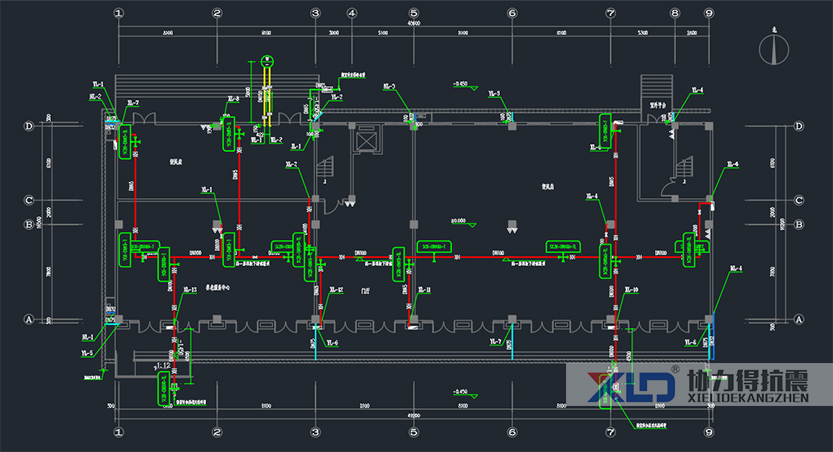

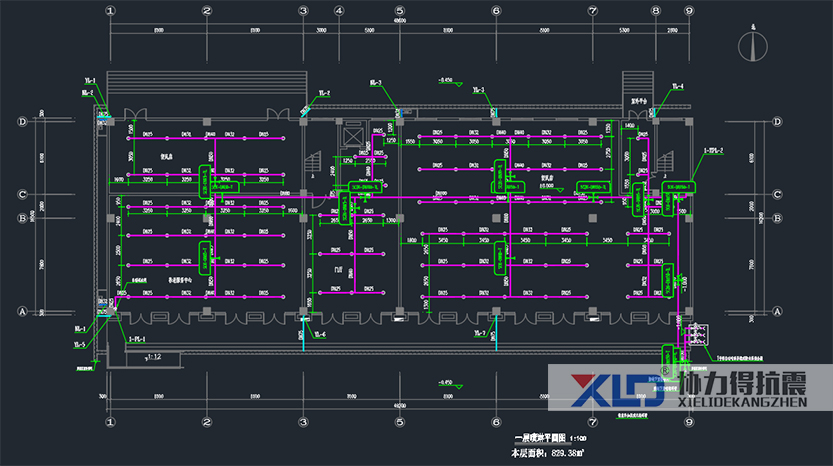

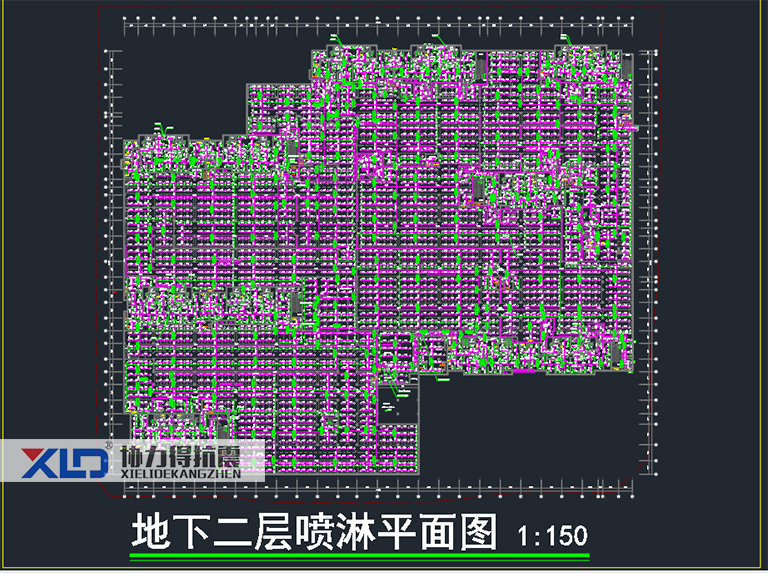

抗震支架深化设计大样图展示
