关于抗震支架、成品支架、承重支架、管廊支架，装配式建筑支吊架概念解读？

发表时间：2020-04-22 10:36作者：湖北协力得建筑材料有限公司

在最近的业务咨询中，协力得发现很多朋友对装配式建筑机电支架系统中的概念混淆不清，即便是装配式建筑的从业者，甚至在支架行业从业多年的也不是很清楚。这个现象在行业里很普遍，虽然装配式建筑的概念已经深入人心，但装配式支架的概念普及程度还不高。作为装配式建筑机电支架系统的开拓者，协力得研究院将为大家厘清行业概念，为行业发展扫除障碍。

什么是非成品支架？

非成品支架即我们平常所说的支吊架传统做法，也是一直以来行业的普遍做法，目前建筑工程中仍然在大量沿用这种做法。非成品，即生产出来的支架不是完整的，即可使用的产品。

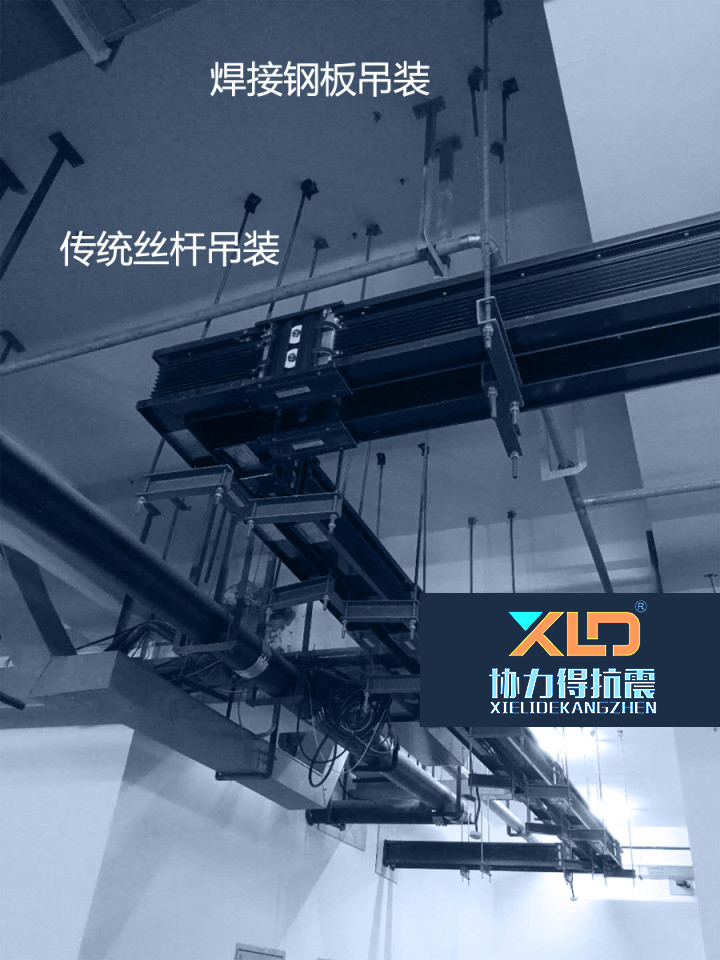

如上图所示，由于只是对钢材的粗加工，传统做法需要在工地现场对钢材进行二次加工：剪断、焊接、冲孔，最后才能安装。由于非模块化设计，支吊架不可调节，剪断焊接等工序会造成安装时的误差，我们时常会看见传统支吊架的丝杆是弯曲的，有些甚至弯曲程度极大，这将造成安全隐患。其次，现场焊接支吊架的要求是非常严格的，大部分工地是达不到要求的，这也影响到了支吊架的受力强度。再者，非成品支架需要耗费大量的人力物力和施工时间，造成了工程效率低下。

什么是成品支架？

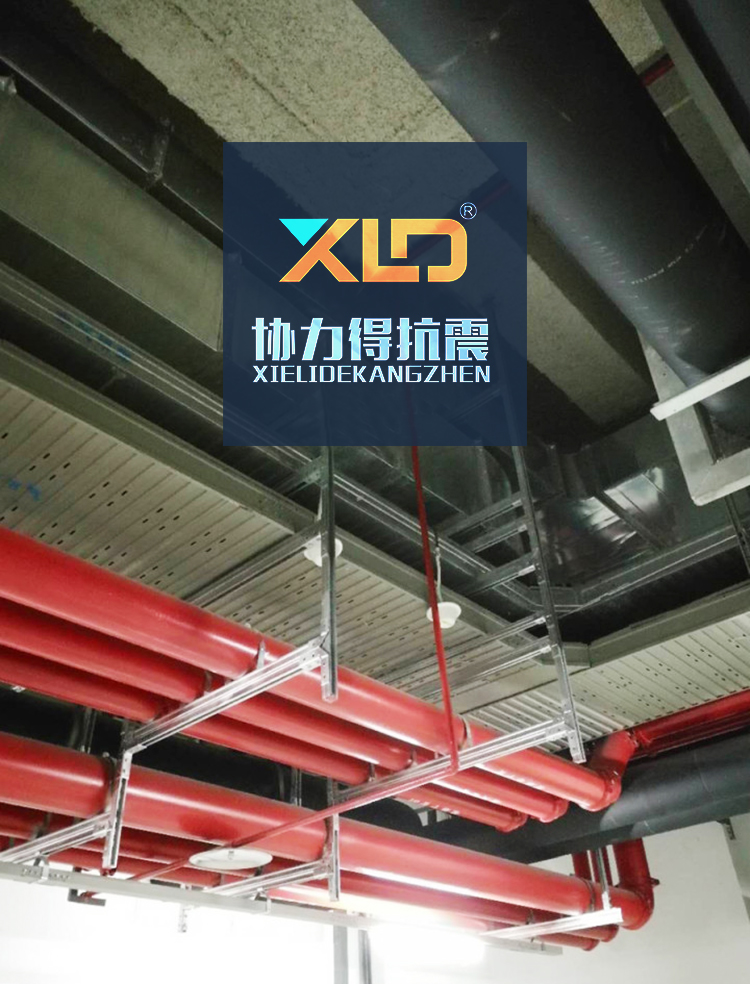

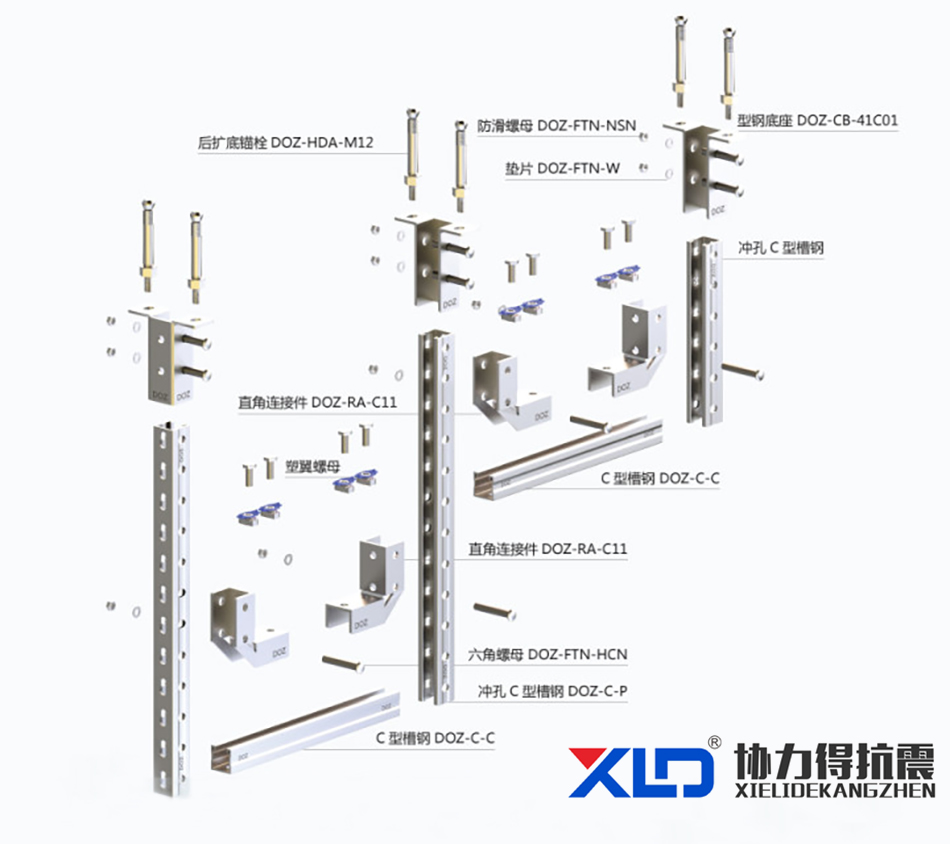

顾名思义，成品支架即生产出来的支架已经是完整的产品，在施工现场无需焊接或打孔即可直接安装使用，部分情况下需要简单的切割。成品支架的产品已经完成冲孔，并且都是模数化设计，在现场可灵活调节，用塑翼螺母可实现微调。不管是从施工效率上还是外观效果上，成品支架都有毋庸置疑的优势。

国外的成品支架市场已经比较成熟，他们将成品支架（中国普遍的定义）称为“Modular Support”，直译为装配式支撑或模数化支架。国外的装配式支架不光是在建筑领域有这广泛的运用，因其安装方便灵活，在航运、石油、化工等领域均已成熟运用。综上所述可知，成品支架与装配式支架是一样的概念，协力得认为装配式支架是更好的一种诠释。

抗震支架，承重支架，管廊支架与成品支架是什么关系？

上文已经解释过，成品支架是完整即可安装的支架产品，所以不管是抗震支架，承重支架还是管廊支架，消防支架，只要满足“完整即可安装的支架产品”这个条件，他们就都属于“成品支架”。从广义上说，抗震、承重、管廊等支架都有非成品的传统做法，尤其是承重支架和管廊支架，二者大部分还是以传统做法在施工；而抗震支架目前绝大部分都是以成品的方式在做，即成品到工地即可安装，可以与传统的支吊架适配。这就是为什么很多从业人员会把抗震支架和成品支架混淆的原因。

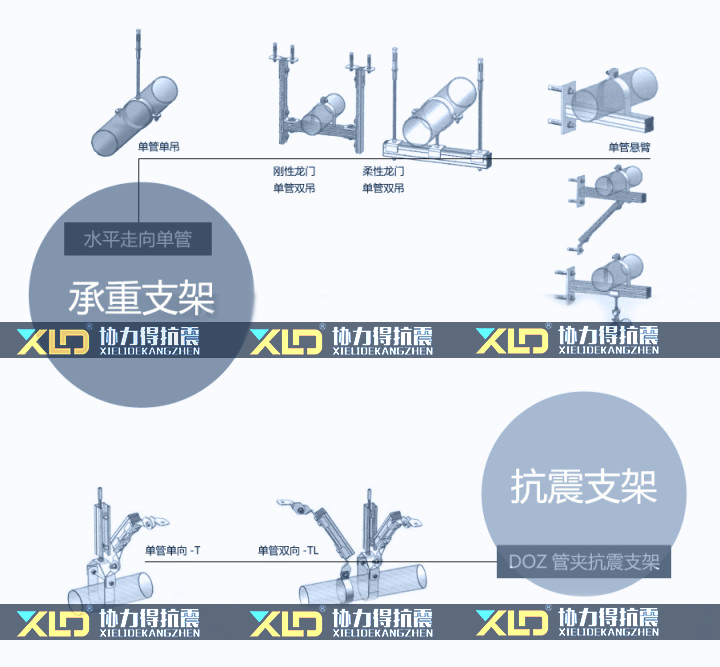

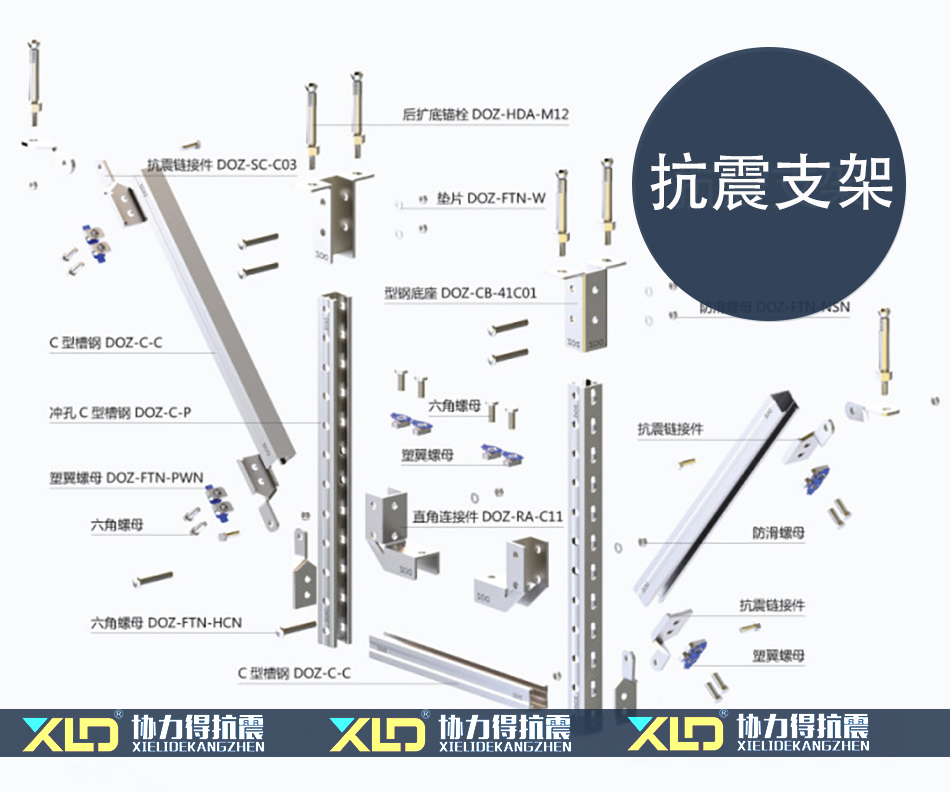

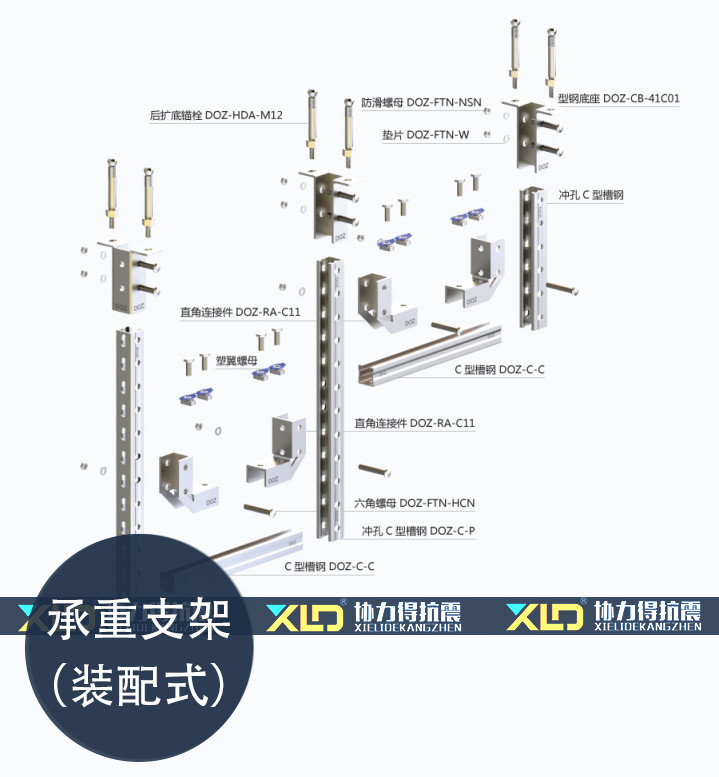

从表面上看，抗震支架就是比承重支架多处了侧向（T）或侧纵向（T+L）的斜撑，但抗震支架不能简单理解为承重支架加斜撑。因为承重支架有装配式（成品支架）的做法和传统做法，而且不同承重支架所承载的机电设备不同（例如通风管、消防管、电缆桥架、母线槽等），其型号、大小、尺寸和重量也不一样，所以不能简单地加上斜撑就变成抗震支架。因为抗震支架的设计要考虑到遇到地震时能保护机电设备，将震力传导到主体结构上，所以针对不同的机电设备会有不同的抗震支架整套设计，所以这也是抗震支架为什么不能分开出售，必须成套出售的原因，这也是国家标准、行业规范和验收标准决定的：抗震支架是一个整套的系统。从下图我们也可以看出，承重支架和抗震支架是有区别的：

功能性支架命名

很多支架的名称是更具其用途衍生出来的，由于行业发展和使用需要就习惯性地沿用了大量类似名称：管廊支架、光伏支架、桥架支架、消防支架、电缆支架、光纤支架等等。这些支架有的是承重支架的范畴，有的是装配式支架（成品支架），有的使用了抗震支架，但根据用途、使用和专业的不同，也有其特殊工艺和构件，所以亦不能混为一谈。
