关于抗震支架的六大问题解答

发表时间:2020-04-25 14:51作者:湖北协力得建筑材料有限公司

              20200425

一、抗震支架是什么?


定义:与建筑结构体牢固链接,以地震力为主要荷载的抗震设施。由锚固体、加固吊杆、抗震连接构件及抗震斜撑组成。



二、哪些系统要做抗震支架


根据GB 50981-2014 建筑机电工程抗震设计规范相关标准规定 、

1、生活给水系统、消防管道系统,空调采暖系统:

管径≥DN65以上的金属管道,应进行抗震支吊架设计。

2、风管类系统:

防排烟风道、事故通风风道及相关设备应采用抗震支吊架,防排烟、事故通风管道无论大小全部设计抗震支架。(强调

空调通风风道:矩形风管截面积≥0.38平方米或圆形风管直径≥700应进行抗震支吊架设计。

3、电气系统:

内径不小于60mm的电气配管应进行抗震支架设计

重力不小于150n/m(15KG/M)的桥架、母线槽等应进行抗震支架设计。

4、燃气系统:

内径大于或等于25MM的燃气管道应进行抗震设计。(如与规范有冲突,以规范为准) 海报1.jpg



三、抗震支架本身材质有哪些?有什么优劣?

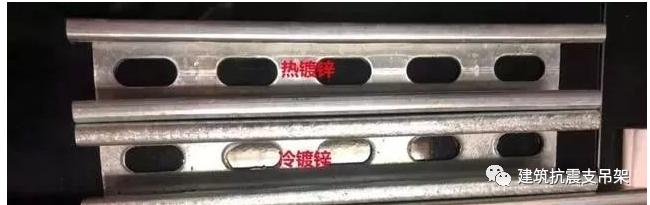

   市场上一般采用的是Q235B,有冷镀锌(电镀)和热浸镀锌,冷镀锌镀锌层厚度比较薄,热镀锌镀锌层厚

度比较厚点,目前支架较多采用的是热浸镀锌(镀锌层厚度一般在70~80μm),配件配件采用电镀(镀锌

层一般在几个μm)。还有些厂家支架采用其它材料的,如我们考察了一个厂家推荐使用锌铝镁型材,据说

此材料防腐性能较好,但价格也贵一些。

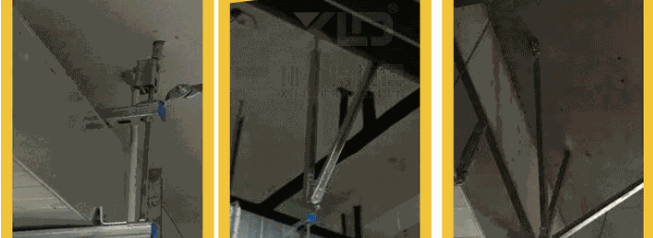

四、抗震支架的安装方式?

  抗震支吊架系统由C型成品槽钢、专用抗震连接件、管卡、裂缝混凝土用后扩底锚栓组成,抗震连接件与槽

钢通过机械连接可以随意调节抗震支吊架的尺寸、高度。抗震支吊架现场应做到不焊接,并由锚栓与原有

混凝土结构可靠连接,钢结构采用预制孔螺栓或者梁夹抓扣式固定。

注:后扩底锚栓是采用的抓力,据说更可靠。

以下几张图仅供参考

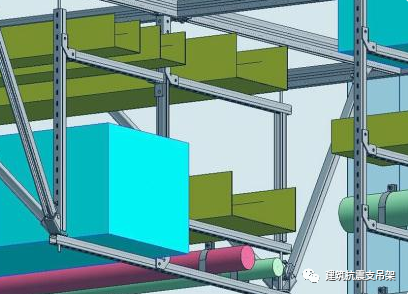

五、抗震支架是否会影响净高?项目如何同现场深化配合及优化?

   看上面的安装示意图大家第一感觉在综合管线处肯定会影响到管线排布的高度,如果现场施工单位各做各的,

后期净高将无法控制,所以必须要进行前期的抗震支架深化和优化,特别是对于综合管线处,应该采用综合抗

震支架。

现场如何配合,抗震支架深化什么时候进场?目前很多标段放在了机电总包内,或者专业分包的标段内,需

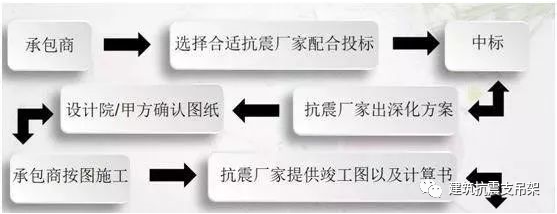

要机电总包进场统一排布综合管线,并考虑抗震支架的深化,以下是厂家提供的配合流程。




六、抗震支架国家进入强条了吗?不安装可以验收吗?

根据《中华人民共和国建筑法》和《中华人民共和国防震减灾法》,实行以“预防为主”的方针,经抗震加固后的建

筑给水排水、消防、供暖、通风、空调、燃气、热力、电力、通讯等机电工程设施,当遭遇到本地区抗震设防烈度的

地震发生时,可以达到减轻地震破坏,减少和尽可能防止次生灾害的发生,从而达到减少人员伤亡及财产损失的目的。




    《建筑机电工程抗震设计规范》GB50981-2014 ,以下简称“设计规范”,已经从2015年8月1日起,对新建工程必须设计抗震支架,国家对于这块也已经高度重视。项目验收也在逐步落实当中,南京、浙江杭州、深圳等地已经率先由当地质检部门发文要求,自2015年8月1日后设计的项目,全部要求验收抗震支吊架的安装。相信不用多久,如果新建项目未安装抗震支架,后期验收会比较麻烦



有关抗震支架安装方法的具体内容,详情请电话咨询【微信】:19972978383,湖北协力得建筑材料有限公司主营抗震支架厂家抗震支架成品支吊架系统等业务,质量有保证,交货期短。湖北协力得襄阳抗震支架
