一、抗震支吊架设计方案规定

在《建筑机电工程抗震设计规范》GB50981-2014中明确提出：“抗震等级抗震设防等级为6度及6度之上地域的工程建筑机电安装工程务必开展抗震等级设计方案”关键包含工程建筑给排水、采暖自然通风与中央空调、电气设备、天然气、消防安全等（实际设计方案范畴详细下表）

1、热水管、消防安全、中央空调等系统软件机器设备、管路抗震等级设计方案范畴：悬吊管道中超出1.8KN的机器设备；（1.8KN=1.837吨）高于或等于DN65之上的日常生活给排水、消防管。

2、中央空调、通风管道路系统软件抗震等级设计方案范畴：全部矩形框截面高于或等于0.38m2的矩形框通风风管；全部直徑高于或等于0.7m的通风风管系统软件。

3、供电系统管路及桥架系统软件抗震等级设计方案范畴：內径高于或等于60mm的电气设备穿管；作用力高于或等于150N/m的桥架、封闭母线。

二、抗震支吊架技术标准

抗震支架系统软件品牌商应具以下标准：

（1)具备工程建筑中的机电工程管线综合布排，抗震支架设点、设计方案、测算、绘图、列举料表明细的工作能力（依据施工单位出示工程图纸绘图抗震支架设点工程图纸及重点计算书）

（2)品牌商能在本工程项目当场驻派专业服务支持工作人员相互配合施工图设计和具体指导拼装、售后服务

抗震支架系统软件技术标准

1、设计方案及施工验收规范(1)《通风与空调工程质量验收规范》GB50234(2)《建筑设备施工安装通用图集》给水工程91SB(3)《建筑机电工程抗震设计规范》GB50981(4)《建筑抗震设计规范》GB50011(5)《建筑机电设备抗震支吊架通用技术条件》CJ/T476(6)《气体灭火系统施工及验收规范》GB50263(7)《混凝土用膨胀型、扩孔式建筑锚栓》JG160(8)《建筑结构荷载规范》GB50009(9)《钢结构设计规范》GB50017(10)《钢结构工程施工及验收规范》GB50201-95

(11)《混凝土结构加固设计规范》GB50367

(12)《非结构构件抗震设计规范》JGJ339-2015

(13)《消防给水及消火栓系统技术规范》GB50974(14)《建筑给排水及采暖工程施工质量验收规范》GB50242

(15)《自动喷水灭火系统施工及验收规范》GB50261

(16)《建筑电气工程施工质量验收规范》GB50303

2、抗震支架原材料。规格型号。规定应合乎现行标准国家标准《建筑机电设备抗震支吊架通用技术条件》CJ/T476的相关要求开展检测，考虑系统软件抗震等级部件在力值增长，循环系统载入至35kN功效下，构件无破裂或永久性形变等毁坏状况，并出示国家级别检测中心的盖上CMA章的检验报告。

3、抗震支架的全部预制构件应选用制成品预制构件，C型圆钢为冷挤压成形圆钢，横截面规格及长短应当为规范铝型材，不锈钢板材材料考虑《碳素结构钢》GB/T7002006要求。圆钢反面有条型安裝孔和輔助伸长率，便于于工程施工时当场的安裝以及生产加工，与之后管道施工、维护保养和拓展应用；C型圆钢。全外螺纹吊架可开展当场断开外，不可对别的商品开展当场生产加工。

4、为保证安裝联接可信性，抗震支吊架系统软件应用的联接脚手架扣件务必是一体式联接脚手架扣件，不可应用地脚螺栓和弹黄螺帽的分离组成的接口方式。出示联接扣锁的汇报：圆钢扣锁打卷抗压强度工作能力检测报告、圆钢扣锁打卷抗载荷工作能力检测报告和圆钢扣锁疲惫载荷检测报告，以保证各节点中间的靠谱联接，各结构加固连接点地震灾害力载荷遍布科学研究、有效，并出示计划方案使用说明。

5、化学螺栓特性应合乎现行标准国家标准《混凝土用膨胀型。扩孔型建筑锚栓》JG160的相关要求，化学螺栓的采用应合乎现行标准国家标准《混凝土结构后锚栓技术规程》JGJ145的相关要求。并出示化学螺栓的汇报：非裂开混泥土下的抗压强度特性检测报告、非裂开混泥土下的抗弯特性检测报告、裂开混泥土下的抗压强度特性检验报告、抗拉力疲惫载荷特性检验报告、防火安全特性检验报告、抗震等级特性（缝隙不断开闭特性、低周不断抗拉力载荷特性、低周不断剪应力载荷特性）的检测报告，长期性载荷特性检验报告，保证化学螺栓在地震灾害功效下安全性。

6、抗震等级联接预制构件与工程建筑钢筋混凝土体联接的化学螺栓，应选用其有机械密码锁键效用的后扩底锚栓，不可应用澎涨化学螺栓。抗震等级联接预制构件与钢架结构联接，应选用专用夹具开展联接。出示抗震等级联接预制构件的汇报：国家级别物理性能检验报告，保证抗震等级联接预制构件在地震灾害功效下安全性。

7、为保证抗震支吊架总体安全系数，抗震支吊架全部构件（含圆钢，抗震等级联接件、螺杄、化学螺栓等）均应由同一生产商出示，不可各自从不一样的经销商处购置。出示抗震支吊架总体的汇报：总体震动功能测试汇报、总体防火安全功能测试汇报，保证抗震支架在地震灾害功效下安全性，在发生火灾事故状况下具备一定的防火安全工作能力。

8、抗震支架系统软件中轻形C型钢内缘要有齿牙，而且全部零配件的安裝借助地脚螺栓套筒连接完成，禁止一切以零配件的磨擦功效来担负承受力的安裝方法，以确保全部系统软件的靠谱联接，全套综合性管道安裝进行后具备安全性的抗震等级、耐冲击、抗载荷特性。

9、轻形C型钢侧边须有径向筋板，以提升横截面弯曲刚度，保证运送、激光切割及安裝时轻形C型钢横截面无形变。

10、生产制造或市场销售公司对于本新项目的推进计划方案，应依据本身商品特性设计制作，商品特性应合乎工程图纸连接点部位的地震灾害效用值规定（S地震灾害效用值≡R预制构件承载能力）。

11、顾客满意度证实（由应用企业出示的新项目应用满意率证明材料）。

12、隔热保温管教应选用聚氨酯原材料，务必具有B2级或之上的防火等级及相对性应的检验报告。

13、招投标企业须保证抗震支吊架工程项目根据质检站的工程验收，如因商品、施工图设计、安裝缘故造成 工程验收不过关，招投标企业要承担有关的全部财产损失及其造成的全部损害.

14、招投标企业有详细的《成品支架安装技术手册》、《成品支架安装使用指南》、《成品支架荷载计算书》、《成品支架现场安装指导手册》等一整套材料，以确保商品的安全性与出示高品质的服务项目。

15、招投标企业的推进工程图纸不允许出現一切含有公司L0G0的标志及其文本在工程图纸计划方案中所有屏蔽掉。

16、抗震支吊架设计方案及安裝范畴务必考虑机电工程暖通工程、电气设备、给水排水、弱电安装等设计专业及施工验收规范，推进工程图纸严苛依照标准设计方案并当场安裝及时。

抗震支吊架安裝规定

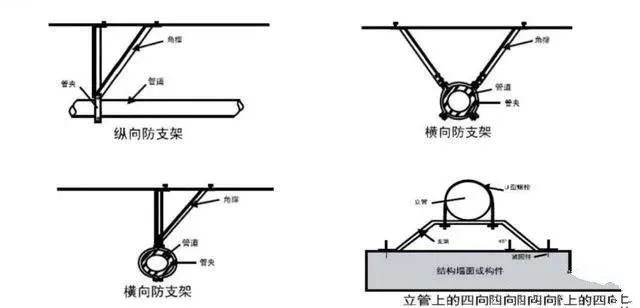

普遍抗震支吊架归类

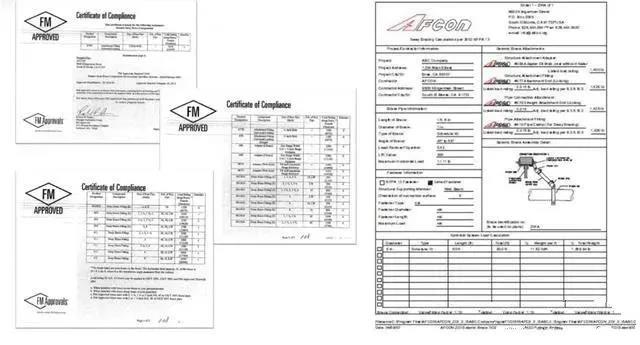

普遍抗震支吊架检验报告

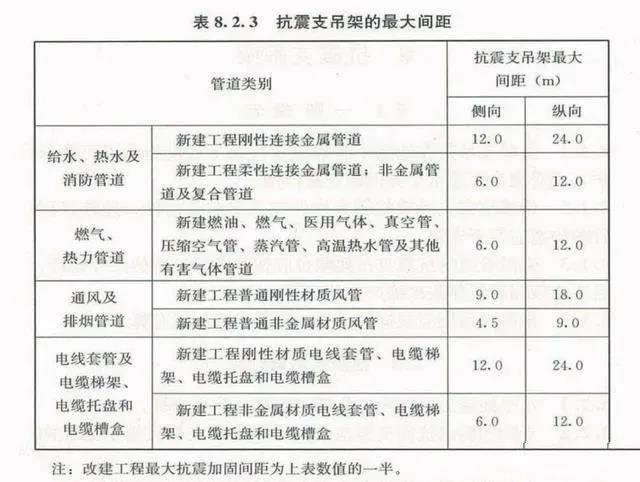

抗震支吊架间隔规定

抗震支吊架管理方法规定

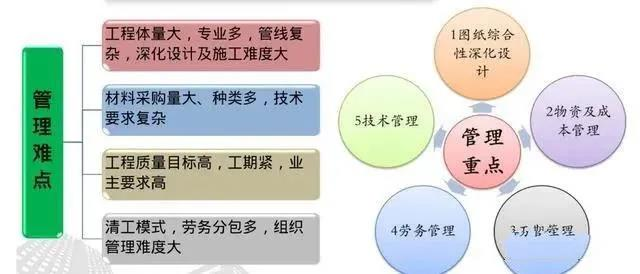

管理方法关键及难题

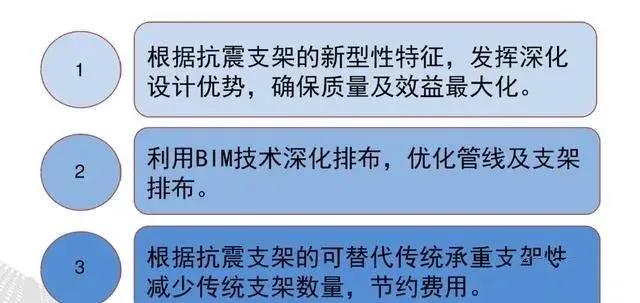

管理方法创新点
